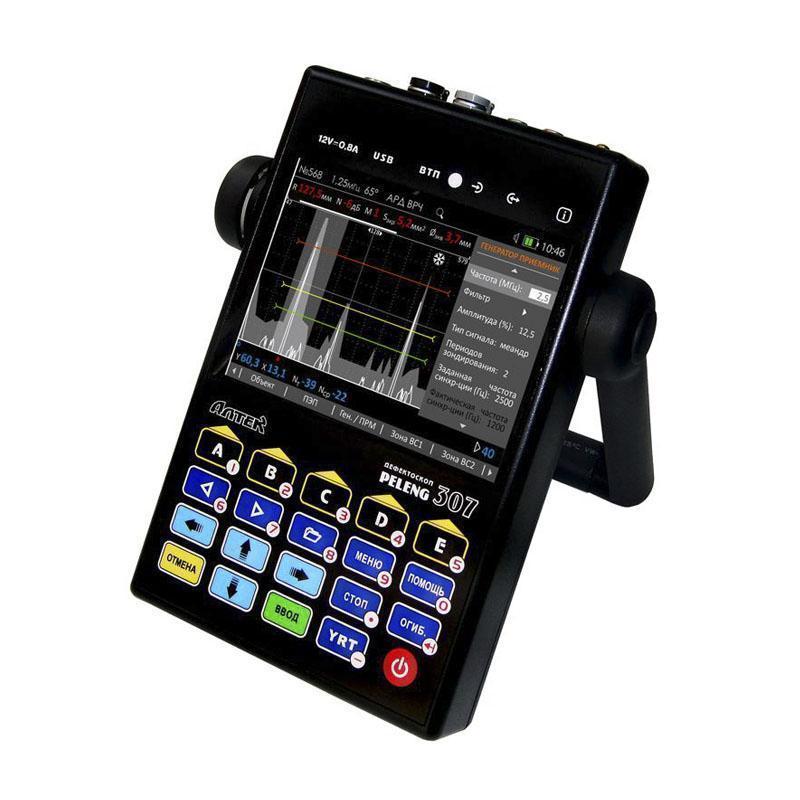

УД3-307ВД (PELENG-307) дефектоскоп ультразвуковой

Артикул: 10292417

Вам это понравится

В приборе реализована возможность автоматического запоминания настроек и протоколов

Особенности функционала

отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25С … +50С)

Применение

Предназначен для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности

Диапазон рабочих температур

-25 … +50

Время работы

14 ч

Масса

1,35

Дисплей

жидкокристаллический

Производитель

Алтек, Россия

Очень понравилась компания и удобный сайт, на котором без труда нашли то, что нужно.

Смотреть отзывы

Написать в Whatsapp

Цена от

894 000 *

(НДС входит в стоимость)

Уточнить цену

НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене

ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц

Настройка входит в стоимость

Доставка
от 3-х дней

В наличии

Описание
Особенности
Характеристики
Комплектация
Доставка
Отзывы
Инструкции

Описание

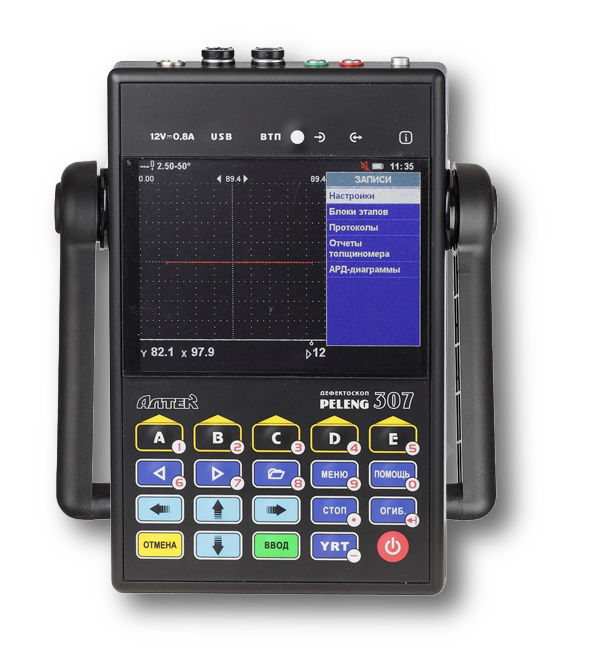

УД3-307ВД (PELENG-307) дефектоскоп

Ультразвуковой дефектоскоп УД3-307ВД (PELENG-307) - это оборудование для неразрушающего контроля, основанное на принципе работы ультразвукового метода. Он использует высокочастотные ультразвуковые волны для обнаружения дефектов и оценки качества материалов. Принцип работы заключается в том, что ультразвуковые импульсы, создаваемые датчиком, проникают в материал и отражаются от внутренних дефектов, затем сигналы обрабатываются для анализа.
Среди преимуществ ультразвукового дефектоскопа УД3-307ВД (PELENG-307) стоит отметить высокую чувствительность и точность при обнаружении различных дефектов, таких как трещины, включения, пустоты и другие. Кроме того, этот метод позволяет проводить контроль как поверхностных, так и внутренних дефектов, а также работает со многими материалами, включая металлы, пластмассы, керамику и композиты.
Ультразвуковой дефектоскоп УД3-307ВД (PELENG-307) имеет современный и компактный дизайн, что облегчает его использование и транспортировку. Он состоит из ультразвукового датчика, системы обработки сигналов, дисплея для визуализации результатов и оснащен множеством опций настройки для адаптации к различным видам контролируемых материалов.
Ультразвуковые дефектоскопы широко используются в авиационной, судостроительной, нефтегазовой, металлургической и других отраслях промышленности, где требуется высокоточный контроль материалов и изделий на наличие скрытых дефектов. Они также применяются при контроле сварных соединений, поиске трещин в трубопроводах, и общем контроле за интегритетом конструкций. Условия работы ультразвукового дефектоскопа включают в себя правильную калибровку и настройку в соответствии с типом контролируемого материала, а также обучение и сертификацию операторов для выполнения контроля.
Технические особенности и возможности ультразвукового дефектоскопа УД3-307ВД (PELENG-307) включают в себя возможность проведения контроля на различных глубинах, изменение частоты и амплитуды ультразвуковых импульсов для адаптации к различным материалам, а также возможность записи, хранения и передачи данных для последующего анализа. Это оборудование обеспечивает высокую эффективность и надежность контроля, что делает его незаменимым инструментом в области безопасности и качества производства.
Таким образом, ультразвуковой дефектоскоп УД3-307ВД (PELENG-307) является важным инструментом для обнаружения дефектов и обеспечения безопасности в различных отраслях промышленности. Его преимущества в точности, скорости и универсальности контроля делают его востребованным среди специалистов по неразрушающему контролю и дают возможность повышения эффективности производства и безопасности конечного продукта.

Особенности

Ультразвуковой дефектоскоп

частотный диапазон 0,4 .. 10 МГц
работа как с отечественными, так и с зарубежными преобразователями
А-развертка
В-развертка (визуализация контролируемого сечения)
W-развертка (изображение хода лучей с указанием мест расположения дефектов)
автоматическая установка длительности развертки в зависимости от длительности зоны контроля
индивидуальные АРД (AVG, DGS) -диаграммы для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму
три уровня чувствительности (поисковый, оценочный, браковочный) в виде трех разноцветных порогов на экране
автоматическое или ручное измерение характеристик дефекта (координаты, условные и эквивалентные размеры)
автоматическая установка скорости ультразвуковых колебаний в зависимости от угла ввода преобразователя и выбранного материала
автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ – 64
режим учета кривизны поверхности изделия при расчете координат дефекта
режим оценки затухания
слежение за акустическим контактом
две зоны контроля
полуавтоматическая настройка глубиномера и чувствительности
возможность просмотра сигнала в непродетектированном виде
корректировка частоты следования зондирующих импульсов (20…5000 Гц)
вспомогательные режимы стоп-кадр, огибающая – включение одной кнопкой
возможность работы с DAC-кривыми
автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели дефектоскопа

Ультразвуковой толщиномер

разрешающая способность до 0,01 мм
минимальная измеряемая толщина 0,8 мм
измерения по первому донному сигналу или по двум донным сигналам контролируемого сечения
измерения толщины материала без учета толщины покрытия
наличие А-развертки, позволяющей производить измерения в сложных случаях
создание отчетов о измерении толщины в виде таблицы

Вихретоковый дефектоскоп

Предназначен для выявления поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
Информация представляется в виде бегущей развертки или комплексной плоскости
автоматическая остановка развертки при удалении преобразователя от объекта контроля
динамический и статический режимы контроля
слабая зависимость сигнала от наклона преобразователя
специальные насадки для сохранения перпендикулярного положения преобразователя на криволинейных поверхностях

Интерфейс

функциональные кнопки под экраном
цифровая клавиатура
принцип «одна кнопка – одна функция»
автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
защита паролем результатов контроля и настроек от случайного удаления

Характеристики

Параметры	Значения
Методы ультразвукового контроля, реализуемые дефектоскопом	эхо, зеркальный зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом	фазовый амплитудный
Режимы вихретокового контроля	динамический статический
Количество ультразвуковых каналов	1
Количество вихретоковых каналов	1
Основной индикатор дефектоскопа	цветной TFT экран
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор 2 светодиода на панели дефектоскопа светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц	0,4; 0,62; 1,25; 1,8; 2,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В высокой амплитуды низкой амплитуды	120 4.5
Частота следования зондирующих импульсов УЗК, Гц	25 ... 5000
Типы разверток: в режиме ультразвукового контроля в режиме вихретокового контроля	А-развертка W-развертка В-развертка бегущая развертка комплексная плоскость
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед.	0 ... 80
Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм	0,01
Глубина (амплитуда) ВРЧ, дБ	не более 80
Используемые вихретоковые преобразователи	серии ПН - для магнитных сталей (частота 10...100 кГц) серии ПФ - для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретокового канала, В	0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм	1 ... 32221
Длительность А-развертки, мкс: минимальная максимальная	1,33 10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм	0,1 ... 9,9
Диапазон измерения толщины (для изделий из стали), мм	3...5000
Диапазон рабочих температур окружающего воздуха, 0С	-25...+50
Габаритные размеры, мм, не более:	140x220x42

Комплектация

Пьезоэлектрические преобразователи (ПЭП);
Кабели для подключения совмещенных и раздельно-совмещенных
ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50;
Кабель для подключения прибора к ПЭВМ;
Зарядное устройство - сетевой адаптер;
Головные телефоны;
Чехол электронного блока;
Сумка для переноски дефектоскопа;
Солнцезащитная бленда;
Пенал для принадлежностей;
Кейс;
ПО для ПЭВМ;
Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр

Доставка

Отзывы

Написать свой отзыв

Екатерина

Плюсы

Минусы

Комментарий

Очень понравилась компания и удобный сайт, на котором без труда нашли то, что нужно.

Инструкции

UD3-307VD.pdf
