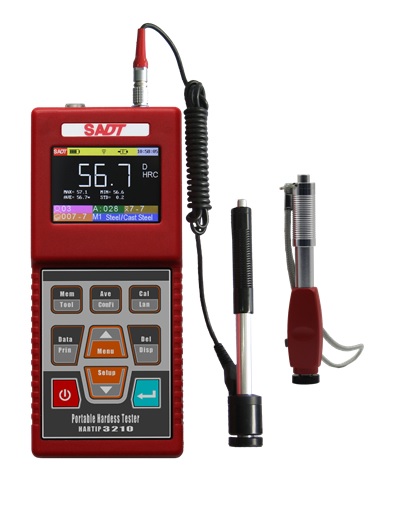

HARTIP 3210 твердомер динамический
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Назначение средства измерений:
Твердомеры динамические портативные модификации HARTIP 3210 предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.
Описание средства измерений:
Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. В международных стандартах с 1975г. этот метод измерения твёрдости называется методом Либа и результаты измерения твёрдости изделий указываются в величинах твёрдости Либа (HL), однако в России этот метод не стандартизирован. Поскольку электронный блок твердомера преобразует измеренные твердомером значения твёрдости в стандартизированные в России шкалы твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), то такой метод измерения твёрдости именуется "косвенным". Измерение твёрдости "косвенным" методом всегда уступает в точности и имеет большую погрешность, нежели измерение твёрдости "прямым" методом по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Этот момент необходимо учитывать если вы выбираете прибор измерения твёрдости для лаборатории с требованием высокой точности измерений и минимальной погрешности - в этих случаях придётся отказаться от твердомеров портативного типа (с "косвенным" методом) и выбрать твердомер стационарного или переносного типа (реализуют "прямой" метод измерения твёрдости).
Особенности измерений с твердомером динамическим портативным HARTIP 3210:
HARTIP 3210 – это твердомер нового поколения, определяющий твёрдость по методу Либа, вобравший в себя передовые технологии и особенности. Данный твердомер использует новую запатентованную технологию с двумя катушками, которая делает прибор более точным, чем предшественники. Все датчики твердомера автоматически определяют своё пространственное положение и не требуют ручного введения поправок направления удара в электронный блок, как это делается у более старых моделей твердомеров. HARTIP 3210 может работать как с аналоговым проводным датчиком, так и с беспроводным радиочастотным датчиком. Значения измерений могут быть загружены в компьютер и переданы на принтер по проводному / беспроводному подключению. Твердомер HARTIP 3210 может работать без аккумуляторной батареи при подключении к компьютеру через USB-кабель.
Отличительные особенности твердомера HARTIP 3210:
- В стандартной комплектации 2 типа датчиков: датчик тип D беспроводной (Bluetooth) и датчик тип D проводной аналоговый (датчик с кабелем);
- По заказу возможна комплектация дополнительными типами датчиков: датчик тип DC короткий беспроводной (Bluetooth) и датчики проводные аналоговые типов DC / D+15 / C / G / E / DL (датчики с кабелем);
- Автоматическое определение направления удара – не нужно вручную вводить поправку для направления удара в меню твердомера;
- Более высокая точность измерения благодаря патентованной технологии с двумя катушками;
- Большой цветной TFT-дисплей с разрешением 320 x 240;
- Ударопрочный пластик, противоскользящее покрытие корпуса, яркая и чётка раскраска лицевых панелей;
- Мультидисплей – можно одновременно просматривать статистку, столбиковую диаграмму и др. параметры;
- Печать данных и изображений экрана в режиме online с компьютера;
- Звуковая индикация различных режимов
- Возможность статистического анализа полученных данных, сохранение результатов в ёмкой памяти прибора с датой и временем измерений; оператора, номера детали, регламента и др. данных
Датчик беспроводной (Bluetooth) позволяет:
- работать вдали (до 15 м) от электронного блока - при измерениях вы не ограничены длиной кабеля или тем что датчик влезает в узкие пространства, а электронный блок нет;
- положить в сумку/карман или оставить электронный блок в стороне, а не таскать его за собой как привязанный при замерах твёрдости - ваши руки будут свободнее;
- избежать риска обрыва соединительного кабеля;
ОПИСАНИЕ

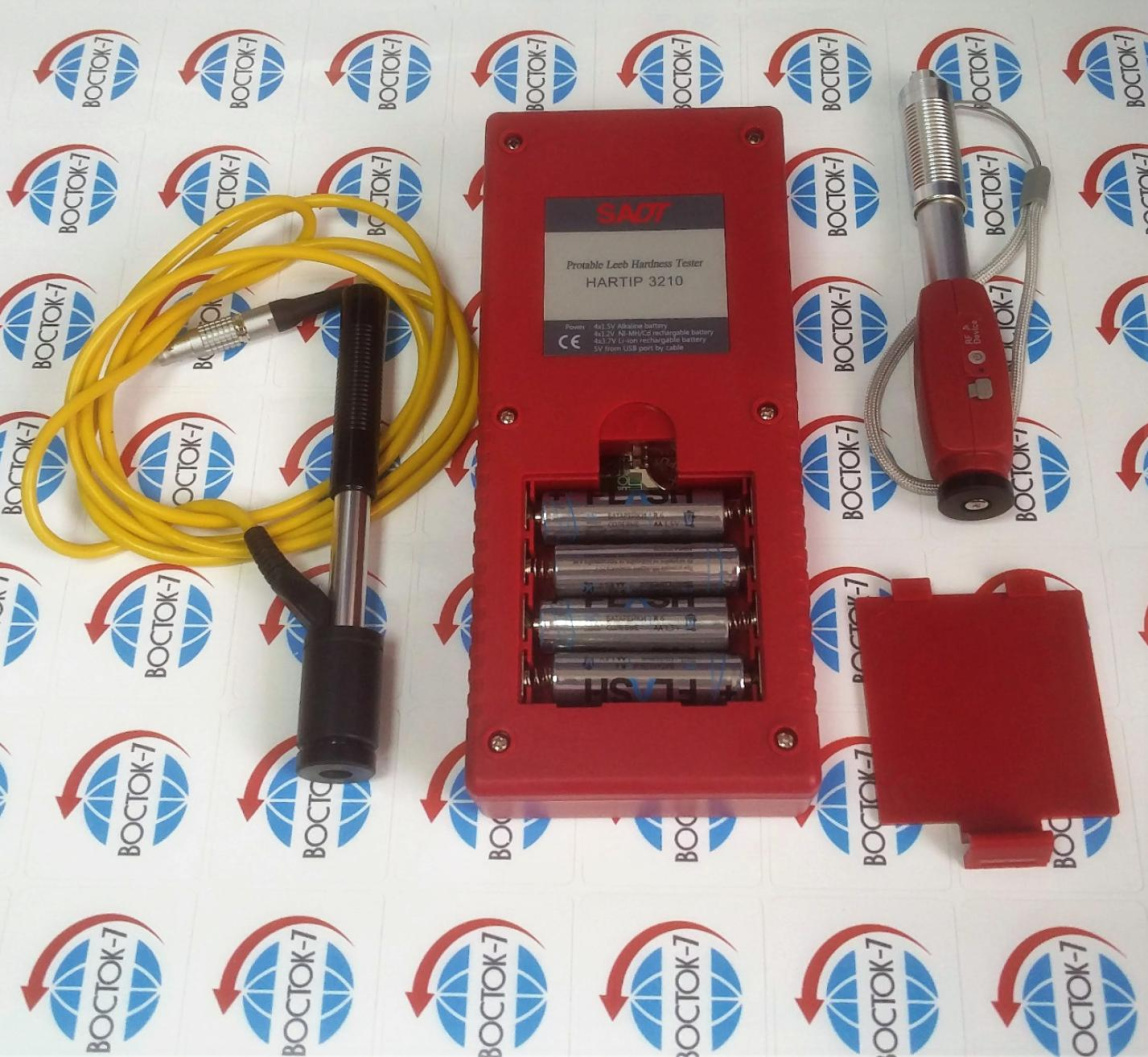

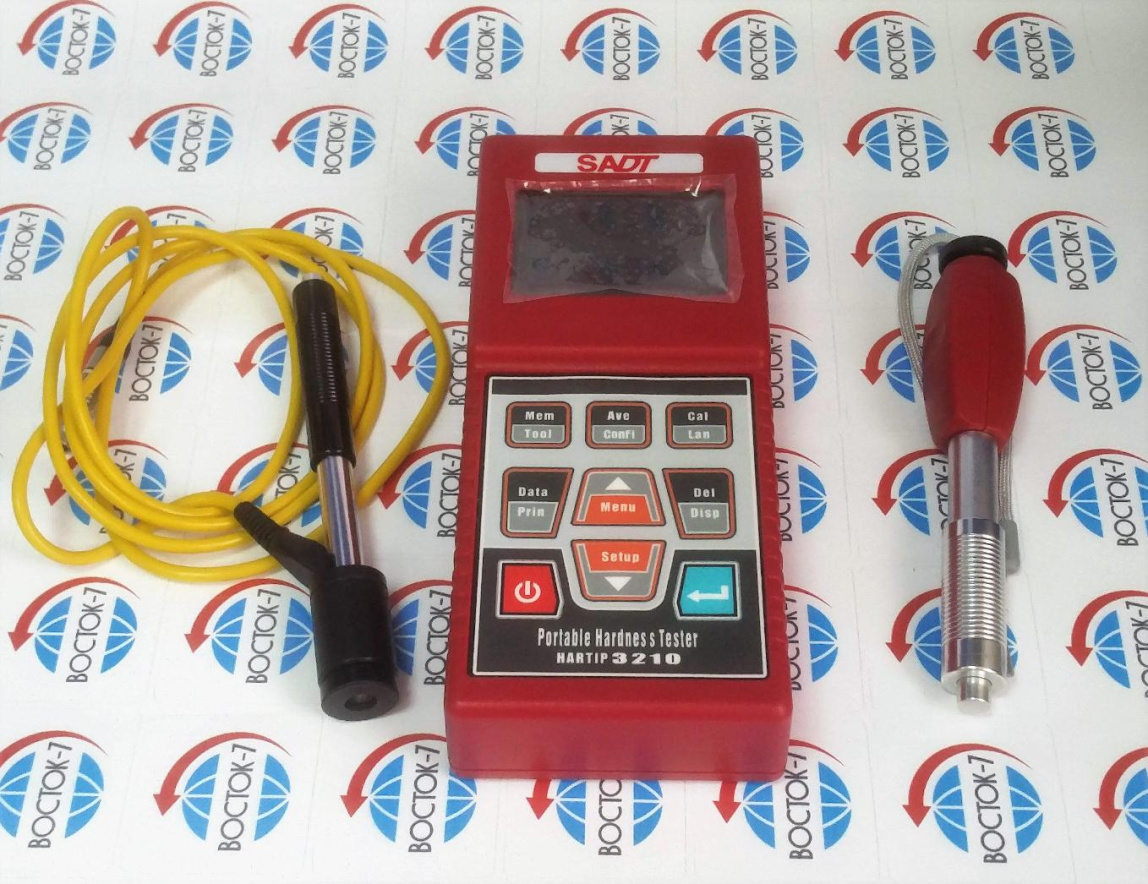

Твердомер представляет собой портативный электронный прибор динамического действия. Твердомер состоит из электронного блока и ударного устройства. Электронный блок позволяет настраивать твердомер на измерения твёрдости различных металлов и сплавов, менять режимы измерения. Электронный блок автоматически опознаёт ударное устройство, подключенное к нему, и загружает необходимые программы. Основными частями ударного устройства являются ударник и 2-е электромагнитные катушки.
Принцип работы твердомера основан на определении отношения скоростей отскока и падения ударника, преобразуемого в числа твердости HRC, HRB, HRA, НВ, HV и HSD. В зависимости от твёрдости и материала используется одно из ударных устройств.
Твердомер может быть укомплектован ударными устройствами 6-х типов D, D+15, DL, С, Е и G. Ударное устройство типа D используется для измерения твёрдости изделий массой от 2-х кг, по широкому диапазону шкал и твёрдости. Ударное устройство типа D+15 имеет тонкую опорную часть, позволяет проводить измерения в выемках и канавках. Ударное устройство типа DE имеет очень тонкую опорную часть и позволяет проводить
измерения в крайне ограниченных пространствах и в донной части канавок. Ударное устройство типа С характеризуется более низкой энергией удара по сравнению с другими датчиками (1/4 удара устройства D). Применяется для измерения твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Ударное устройство типа Е имеет ударник с искусственным алмазом и предназначено для длительного измерения твёрдых изделий массой от 2-х кг. Ударное устройство типа G предназначено для измерения массивных изделий от 5 кг средней и низкой твёрдости. Толщина измеряемых металлических изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.
|
ДИНАМИЧЕСКИЕ ДАТЧИКИ
и дополнительные принадлежности к ним.
|
||
|
Тип датчика |
Назначение |
Цена, ₽ |
|
Тип D
|
Стандартный датчик тип D для большинства случаев контроля твёрдости. Входит в состав базовой комплектации и всегда поставляется с прибором (цена указана на заказ нового датчика при утере). Дополнительные датчики лишь дополняют комплектацию прибора, но не исключают из комплектации базовый датчик тип "D".
|
15.580 |
|
Тип DC
|
Укороченный датчик (тип DC) для измерений в узких местах (внутри труб и пр.).
Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D"
|
22.066 |
|
Тип DL
|
Датчик с удлиненной насадкой (тип DL) для контроля твёрдости в труднодоступных местах на узких поверхностях (зубья шестерён) или в технологических углублениях (отверстия, пазы и шлицы) глубиной до 50 мм и диаметром до 4 мм.
Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D"
|
72.900 |
|
Тип C
|
Датчик (тип С) для тонких (<10 мм) изделий и измерения твёрдости поверхностных слоев после упрочнения. Оставляет минимальный след отпечатка на изделии.
Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D"
|
25.700 |
|
Тип D+15
|
Датчик (тип D+15) для контроля твёрдости в небольших углублениях: в канавках, пазах, углублениях глубиной до 18 мм и диаметром до 14 мм.
Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D"
|
72.900 |
|
Тип Е
|
Датчик с алмазным индентором и уменьшенной энергией удара (тип Е) для контроля изделий с высокой твёрдостью при минимальном нарушении чистоты поверхности (почти не оставляет следов отпечатка).
Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D"
|
--- |
|
Тип G
|
Датчик с максимальной энергией удара (тип G) для контроля твёрдости чугуна и др. изделий с грубой поверхностью (шероховатость до 6,3 Ra).
Можно заказать как дополнительный датчик к базовому датчику тип "D", либо заказать его ВМЕСТО базового датчика тип "D"
|
72.900 |
"Восток-7" является официальным дилером данного производителя твердомеров: представленные цены, гарантия и условия поставки являются заводскими.
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация" - расположена правее от текущей вкладки "Описание".
| Дополнительные принадлежности первой необходимости. | |
|
|
ВАЖНО! Согласно международным и российским стандартам предписывается проверять правильность показаний твердомера на мерах твёрдости перед каждой рабочей сменой, а если в течение рабочей смены производиться большое количество испытаний твёрдости - то после каждой крупной серии таких измерений. Для выбора мер необходимой шкалы твёрдости и диапазона значений перейдите в раздел "МЕРЫ ТВЁРДОСТИ МЕТАЛЛОВ".
|
|
|
|
|
|
ЮСТИРОВКА, НАСТРОЙКА И ПОВЕРКА ТВЕРДОМЕРОВ
|
|
Дополнительные принадлежности рекомендуемые.
|
|
|
|
Контактная смазка для притирки контролируемых изделий и мер твёрдости при измерении твердомером Контактная смазка предназначена для притирки контролируемого изделия малых размеров и мер твёрдости ЛЮБОГО типа по ГОСТ 9031-75 к поверочной плите или любой ровной гладкой поверхности при измерении твердомером. Использование контактной смазки позволяет избежать колебаний, вибрации и смещения изделия или меры в процессе измерения твёрдости, что особенно важно при осуществлении процедур калибровки или поверки всех типов твердомеров. |
|
Шлифовальная машинка для подготовки шероховатости поверхности к измерению твердомером Шлифовальная машинка обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения твёрдости. |
|
Приборы для измерений шероховатости поверхности Предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов. |
|
|
МЕТАЛЛОГРАФИЧЕСКАЯ ПОДГОТОВКА Металлографическая пробоподготовка представляет собой процесс получения качественного образца для исследований, который имеет правильную форму и наилучшим образом подходит для изучения. Качество подготовки образца в конечном счёте влияет на качество результатов исследований, т.е. если вы имеете в лаборатории высококлассное оборудование для металлографической пробоподготовки, то и образцы будут хорошо подготовлены и они все будут иметь правильную одинаковую форму, что в итоге даст высокую повторяемость свойств металлов в каждом образце из партии, улучшает воспроизводимость, уменьшает погрешность измерений. Для получения образцов предлагается специальное оборудование для пробоподготовки: станки отрезные, шлифовально-полировальные и лабораторные прессы. |
|
|
МИКРОСКОПЫ МЕТАЛЛОГРАФИЧЕСКИЕ Предназначены для исследований в отраженном свете как объектов металлической природы, так и любых непрозрачных или полупрозрачных материалов в металлургии, минералогии, геологии, археологии, микроэлектронике и т.д. Объектами исследований здесь являются "шлифы", то есть вырезанные и тщательно отшлифованные пластинки металла. С помощью металлографических микроскопов в отраженном свете проводится анализ зерен металла (размер и расположение), неметаллических включений и фаз в металле (анализ частиц); контроль структуры поверхностного слоя (шероховатость и плоскостность), а также обнаружение различных дефектов. Металлографические микроскопы помогут выявить мелкие трещины, раковины и дефекты кристаллического строения. Микроскопы металлографические бывают прямые и инвертированные. Разница между ними состоит в том, как расположены объективы, насадка и окуляры по отношению к объекту: в прямых металлографических микроскопах наблюдательная часть расположена над объектом, а инвертированных – под объектом. Часто металлографический микроскоп комплектуются поляризатором и анализатором для проведения исследований в поляризованном свете, а также в тёмном поле, что позволяет достичь очень точных результатов исследований. |
|
Ближайшие аналоги по метрологическим и техническим характеристикам, ценам. |
|
|
|
Твердомеры универсальные: ТВМ-УД (ультразвуковой и динамический); ТВМ 1500 и ТВМ 1800 (динамические)
Внесено в госреестр. Предназначены для измерений твёрдости металлов и сплавов по шкалам Роквелла, Бринелля и Виккерса. Твердомеры выпускаются в модификациях: ТВМ-УД, ТВМ 1500, ТВМ 1800, которые отличаются комплектацией датчиков, метрологическими и техническими характеристиками. Модификация ТВМ-УД комплектуется двумя съёмными датчиками (ультразвуковым и динамическим датчиком типа D). Модификации ТВМ 1500, ТВМ 1800 комплектуются только встроенными датчиками типа D, при этом у модификации ТВМ 1800 есть дополнительный сменный датчик типа DL, предназначенный для измерения твёрдости в труднодоступных местах на узких поверхностях (зубья шестерён) или в технологических углублениях (отверстия, пазы и шлицы). В модификации ТВМ 1500 взвод индентора осуществляется шомполом. В модификации ТВМ 1800 взвод бойка автоматический (телескопическая конструкция).
|
