Настройка входит в стоимость

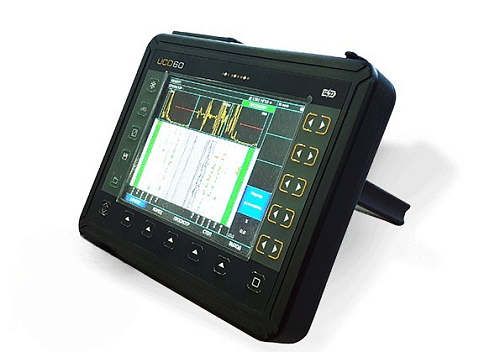

УЗ дефектоскоп УСД-60Н-8К - это восьмиканальное низкочастотное оборудование неразрушающего контроля, которое используется для обнаружения и оценки дефектов в различных материалах с использованием ультразвуковых волн низкой частоты. Принцип работы этого прибора основан на генерации и регистрации ультразвуковых волн, которые проникают в материал и отражаются от внутренних дефектов или границ различных слоев материала. Затем полученные данные анализируются для выявления и классификации обнаруженных дефектов в материале.
Преимущества устройства включают в себя высокую чувствительность и точность для обнаружения скрытых дефектов, возможность одновременной работы нескольких каналов, что увеличивает производительность контроля, а также способность работы с различными типами материалов, включая металлы, пластмассы, композиты и другие.
Прибор включает в себя восемь независимых каналов для одновременной работы с различными типами датчиков и трансдюсеров, поддержку множества типов сканирования и измерений, а также удобный интерфейс для визуализации и анализа получаемых данных. Устройство представляет собой компактное, портативное оборудование, что делает его удобным для использования на производстве и в условиях с ограниченным доступом. Кроме того, наличие автоматических функций и возможность автоматизации процесса контроля делают УЗ дефектоскоп УСД-60Н-8К универсальным инструментом для выполнения различных задач неразрушающего контроля.
Ультразвуковые дефектоскопы, включая модель УСД-60Н-8К, находят свое применение в широком спектре отраслей, включая авиацию, судостроение, нефтегазовую промышленность, энергетику, металлургию и другие. Они применяются для обнаружения дефектов, измерения толщины стенок труб, пластин и других конструкций, а также для оценки и контроля качества сварных соединений. УЗ дефектоскопы снижают риски аварий и обеспечивают безопасную эксплуатацию оборудования и инфраструктуры.
Условия работы данного оборудования включают обеспечение акустического контакта между датчиками и поверхностью материала, а также минимизацию воздействия посторонних шумов и вибраций, которые могут повлиять на качество измерений. Также важно учитывать температуру и влажность окружающей среды, так как эти параметры также могут повлиять на прохождение ультразвуковых волн через материалы.
Технические особенности и возможности УЗ дефектоскопа УСД-60Н-8К включают в себя возможность работы с различными типами датчиков и преобразователей, что позволяет адаптировать его под конкретные задачи контроля. Многоканальность оборудования значительно увеличивает его производительность и эффективность в проведении контроля, а также позволяет проводить одновременное сканирование нескольких зон или структур. Устройство обычно имеет высокую разрешающую способность, позволяющую обнаруживать мельчайшие дефекты, что делает его незаменимым инструментом для обеспечения безопасности и надежности технических объектов.
В целом, УЗ дефектоскоп УСД-60Н-8К представляет собой важный инструмент для неразрушающего контроля качества материалов и структур в различных отраслях промышленности. Благодаря своим техническим характеристикам, удобству в работе и широким возможностям применения, он помогает обеспечивать высокие стандарты безопасности и эффективности в производственных процессах. УЗ дефектоскопы играют важную роль в обеспечении качества и надежности конструкций, что позволяет предотвращать аварии, увеличивать срок службы оборудования и снижать эксплуатационные расходы.
|
Количество каналов контроля |
8 |
|
Развертка |
мин.: 0 - 16мкс ; макс.: 0 - 6000 мкс ; с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
|
Скорость |
от 100 до 10 000 м/с |
|
Задержка |
от 0 до 5900мкс ; с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
|
Задержка в призме |
0 - 1000 мкс; с шагом 0,01 / 0,1/ 1 и 10мкс |
|
Зондирующий импульс |
радиоимпульс, амплитудой 50 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов |
|
Частота повторений ЗИ |
15 или 30 Гц |
|
Усилитель |
широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами |
|
Диапазон регулировки усиления |
90 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Автоматическая регулировка усиления (АРУ) |
есть |
|
Встроенное программное обеспечение для контроля цилиндрических изделий |
есть |
|
Подключение датчика оборотов |
есть |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Дисплей |
Цветной, TFT 640 х 480 точек |
|
А-сигнал |
480 x 300 точек в стандартном режиме |
|
Память |
500 настроек с А-сигналом |
|
Интерфейс |
RS232 / Ethernet |
|
Разъемы преобразователей |
2 СР-50, 16 Lemo00 |
|
Аккумулятор |
Li-ion 8 А/ч |
|
Время работы |
6-8 часов от аккумуляторов |
|
Внешнее питание дефектоскопа |
блок питания 220 В AC |
|
Диапазон рабочих температур дефектоскопа |
от -25 C до +55 C |
|
Размер (В x Ш x Д) |
210 мм x 340 мм x 110 мм |
|
Масса дефектоскопа |
5 кг с аккумуляторами |
Компания ЕЦНК занимается продажей профессионального оборудования для осуществления контроля качества выпускаемых изделий на производстве. На сайте ECNK.ru вы можете приобрести УСД-60Н-8К восьмиканальный низкочастотный УЗ дефектоскоп по самой выгодной цене в Хабаровске.
Мы предлагаем следующие варианты доставки: самовывоз, курьером или до терминала “Деловых линий” в вашем городе. Наш адрес: ул. Шеронова, д. 10. Режим работы: Пн.-Пт. с 9:00 до 18:00.
