WG-16 универсальный шаблон сварщика

WG-16 универсальный шаблон сварщика

Универсальный шаблон сварщика WG-16 (PocketBridge Cam) изготавливается в соответствии с  ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерения угла подготовки, избытка наплавленного металла, глубины подреза, глубины коррозии, размера разделки шва, несоостности.

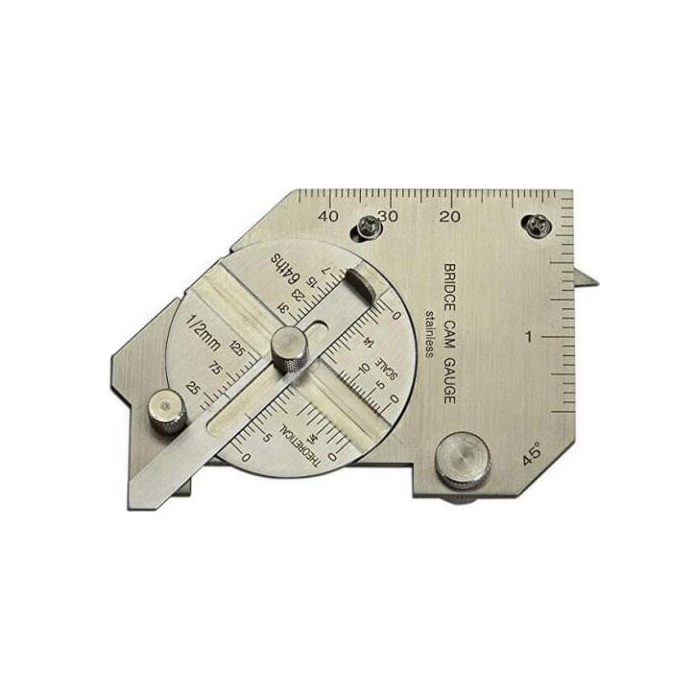

Шаблон сварщика WG-16 (PocketBridge Cam) состоит из базовой пластины с 4-мя шкалами, вращающегося диска с 6 шкалами, ползунка, регулировочных винтов, зажимов и подвижного указателя с риской.

Шкала по краю может использоваться для измерения толщины пластины в диапазоне 0-45 мм как обычная прямая стальная линейка.

Подвижный указатель используется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-20 мм, является значение измеряемого параметра.

Ползунок используется для измерения вогнутости и выпуклости углового шва.
