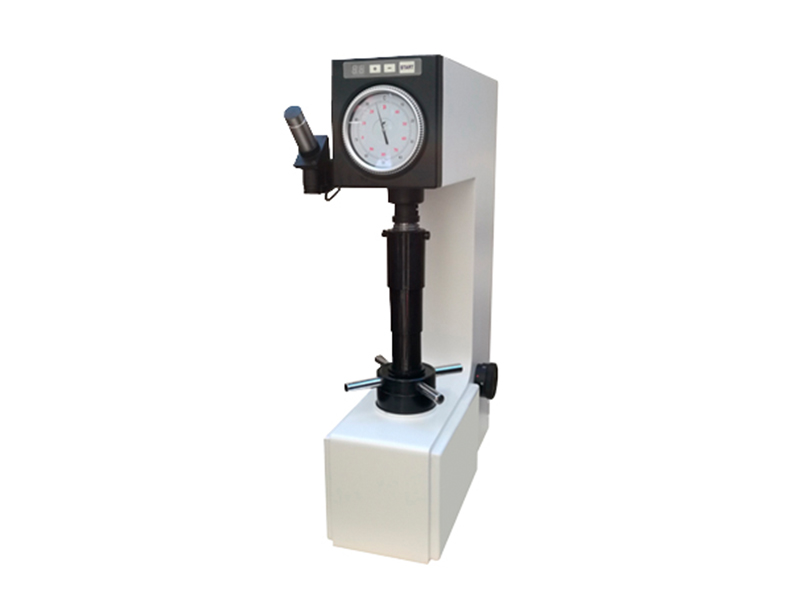

ИТБРВ-187,5-А - стационарный универсальный твердомер для контроля твёрдости металлических изделий и образцов по методам Бринелля, Роквелла и Виккерса. Версия 187,5-А рассчитана на испытательные нагрузки до 187,5 кгс и оснащена автоматическим механизмом нагружения, что обеспечивает стабильность прикладываемого усилия и воспроизводимость результатов.

Прибор применяется в заводских лабораториях, ОТК, ремонтных предприятиях, металлургии, машиностроении и на участках входного контроля материалов. Он подходит для оценки твёрдости закалённых и незакалённых сталей, чугуна, твёрдых сплавов, подшипниковых сталей, цветных металлов и сплавов, алюминия, меди, покрытий, тонколистовых материалов, твёрдых полимеров и пластмасс.

Возможности прибора

Твердомер ИТБРВ-187,5-А объединяет три наиболее распространённых метода измерения твёрдости в одном стационарном оборудовании:

• По Бринеллю — для контроля относительно мягких материалов, цветных металлов, отожжённых сталей и чугунов.
• По Роквеллу — для закалённых сталей, твёрдых сплавов, поверхностно-упрочнённых деталей, твёрдых покрытий и прочного чугуна.
• По Виккерсу — для деталей малой толщины, тонких поверхностных слоёв, покрытий и материалов с высокой твёрдостью.

Модификация поддерживает шкалы Роквелла HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH и HRK, шкалы Бринелля HBW 2,5/31,25; HBW 2,5/62,5; HBW 5/62,5; HBW 10/100; HBW 2,5/187,5, а также шкалы Виккерса HV30 и HV100. Это позволяет подобрать режим испытаний под материал, толщину изделия, требуемую нагрузку и тип индентора.

Конструкция и принцип работы

Твердомер выполнен в стационарном цельнолитом корпусе высокой жёсткости. В его конструкции предусмотрены механизм автоматического нагружения и разгрузки, механизм регулировки высоты рабочего стола, грузовая система, оптическая измерительная система и механизм линейного перемещения образца «салазки-каретка».

Измерение выполняется методом вдавливания индентора в поверхность контролируемой детали. В зависимости от выбранной методики прибор использует алмазный конус, алмазную пирамиду или шаровой индентор. По Роквеллу твёрдость определяется по глубине внедрения наконечника, а по Бринеллю и Виккерсу — по размеру полученного отпечатка.

Для измерения отпечатков по Бринеллю и Виккерсу используется оптическая система с окулярным микрометром и сменными объективами 2,5× и 5×. Общее увеличение составляет 37,5× или 75×, что обеспечивает удобное и точное измерение диаметра или диагонали отпечатка. Каретка позволяет переместить образец из зоны нагружения в зону измерения без снятия детали со стола.

Технические особенности

Предварительная нагрузка составляет 10 кгс. Основные нагрузки: 30, 31,25, 60, 62,5, 100, 150 и 187,5 кгс. Погрешность приложения предварительной и основной нагрузок — не более ±1%, что особенно важно для повторяемого контроля твёрдости в серийном производстве и при приёмке деталей.

Диапазоны измерения для основных шкал:

• HRA — от 70 до 85.
• HRB — от 30 до 100.
• HRC — от 20 до 67.
• HB — от 32 до 450.
• HV — от 375 до 1000.

Максимальная высота образца при измерении по Роквеллу — до 200 мм, по Бринеллю и Виккерсу — до 115 мм. Расстояние от центра индентора до стенки корпуса — до 140 мм. Питание осуществляется от сети 220 В, 50 Гц. Габаритные размеры прибора составляют 463 × 175 × 660 мм, масса — не более 75 кг.

Преимущества ИТБРВ-187,5-А

• Один прибор заменяет отдельные твердомеры Бринелля, Роквелла и Виккерса.
• Автоматическое нагружение помогает снизить влияние оператора на результат измерения.
• Нагрузка до 187,5 кгс позволяет работать с широким спектром металлов и сплавов.
• Оптическая система обеспечивает контроль отпечатков при испытаниях по Бринеллю и Виккерсу.
• Сменные инденторы, плоские и V-образные столы позволяют измерять плоские, цилиндрические и фасонные детали.
• Прочная стационарная конструкция подходит для постоянного применения в лаборатории и производственном контроле.
• Прибор рассчитан на эксплуатацию в производственных помещениях и исследовательских лабораториях при температуре от +15 до +28 °C.

Твердомеры типа ИТБРВ внесены в Государственный реестр средств измерений России № 60665-15 и Республики Казахстан № KZ.02.03.06856-2015/60665-15, имеют необходимые сертификаты и свидетельства.
